Höchstverfügbare 48 VDC-Stromversorgung
für kritische Rechenzentrumsinfrastruktur
Ausgangssituation:
Ein führender Anbieter kritischer digitaler Infrastruktur erhielt den Auftrag, die Energieversorgung eines bestehenden Rechenzentrums im Rahmen einer Kapazitätserweiterung auszubauen. Gefordert war eine hochverfügbare DC-Stromversorgung für kritische Telekommunikations- und IT-Anwendungen mit maximaler Ausfallsicherheit, hoher Energieeffizienz und umfassenden Überwachungsmöglichkeiten. Neben der Bereitstellung der Hardware wurden eine schnelle Projektabwicklung, vollständige Dokumentation sowie die Inbetriebnahme und Schulung des Betriebspersonals erwartet.
Herausforderung
Rechenzentren stellen höchste Anforderungen an Verfügbarkeit und Betriebssicherheit. Bereits kurze Unterbrechungen können erhebliche Auswirkungen auf kritische Dienste haben.
Die neue Stromversorgung musste deshalb:
• eine vollständige A/B-Versorgung ermöglichen,
• intern redundant aufgebaut sein,
• auch bei Netzausfall die Versorgung sicherstellen,
• eine lückenlose Fernüberwachung erlauben,
• nahtlos in die bestehende Infrastruktur integriert werden.
Lösung

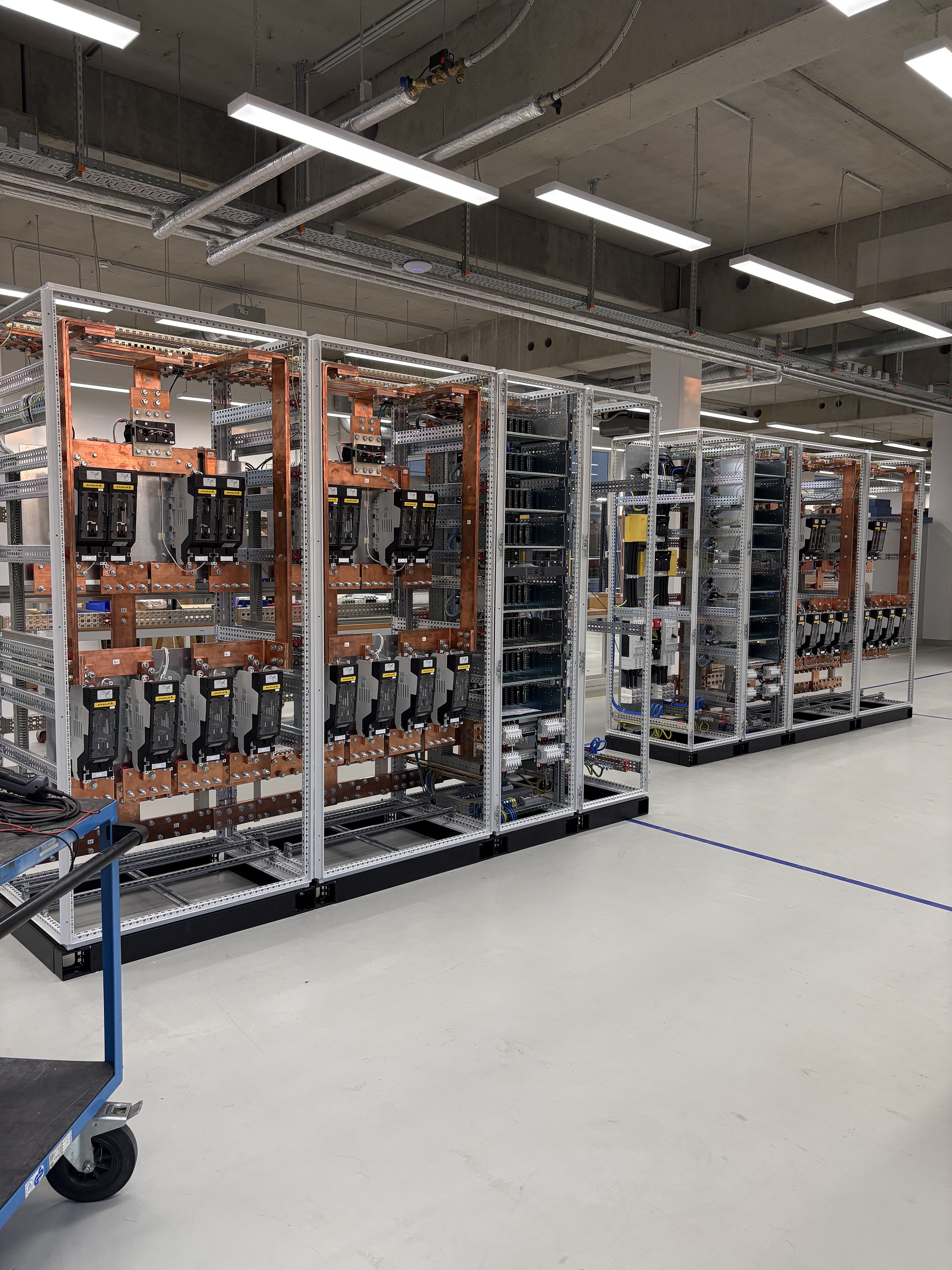

Gertek entwickelte und lieferte zwei vollständig gespiegelte 48-VDC-Gleichrichtersysteme mit jeweils 220 kW Leistung. Jedes System wurde redundant in N+1-Architektur unter Verwendung von Eaton HDR48-ES Hochleistungs-Gleichrichtermodule mit bis zu 97% Wirkungsgrad aufgebaut. Durch die konsequente Spiegelung beider Versorgungspfade konnte eine durchgängige A/B-Redundanz für die angeschlossenen Verbraucher realisiert werden. Zur Sicherstellung der Versorgung bei Netzausfällen verfügt jede Anlage über vier Batterie¬stränge mit EnerSys SBS-Batterien (1.500 Ah), die eine Überbrückungszeit von 15 Minuten bei voller Last ermöglichen, um die Anlaufzeit der Netzersatzanlage zu überbrücken. Für den Anlagenbetrieb wurden umfangreiche Fernüberwachungsfunktionen über SNMP und Modbus integriert, so dass eine Überwachung der Betriebsparameter aus der Überwachungszentrale erfolgen kann.
Lieferumfang:
Der Leistungsumfang von Gertek umfasste:
• AC-Eingangsverteiler
• 220-kW-Gleichrichterschrank

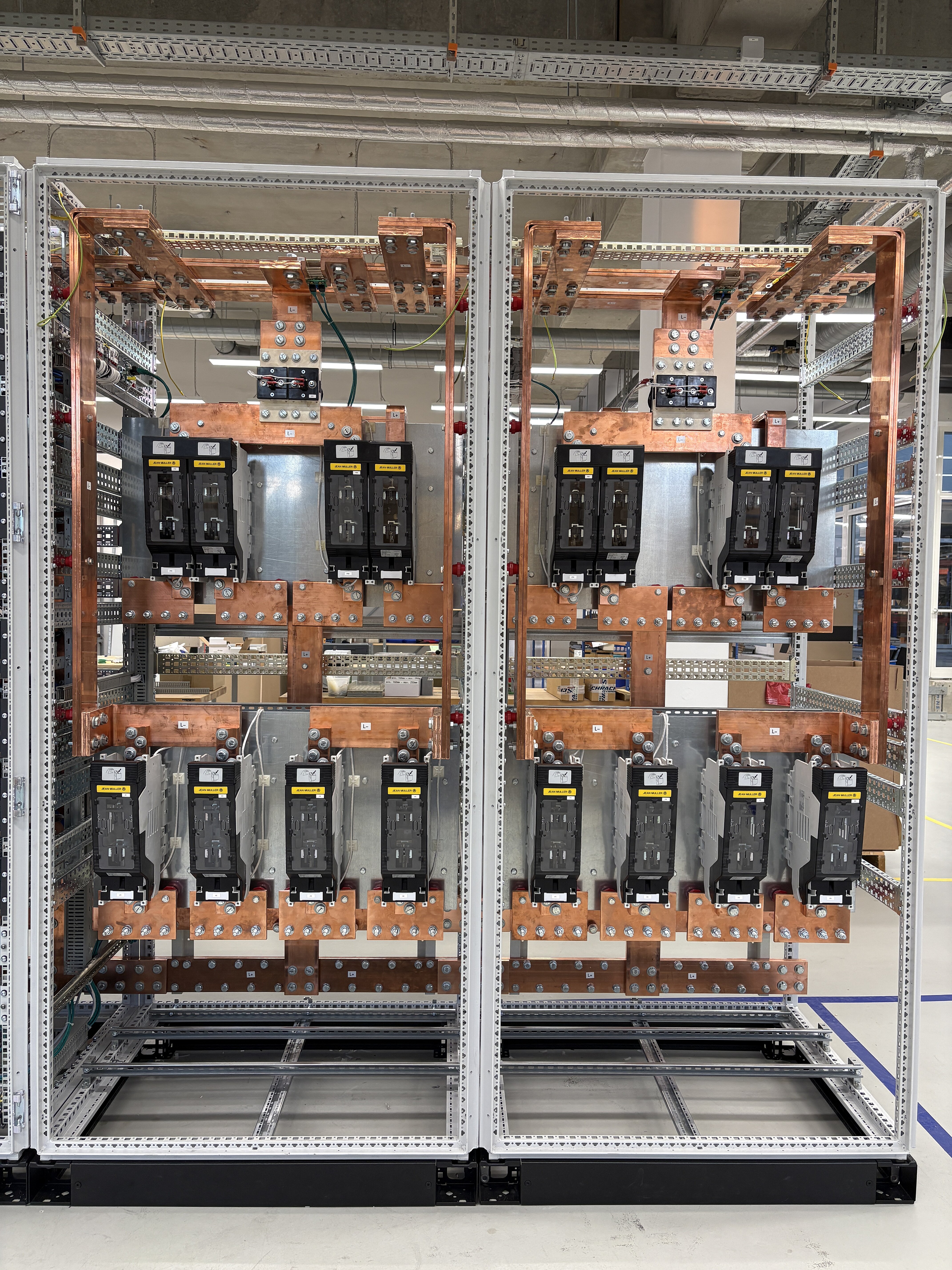

• Batterie- und Verteilschränke
• Batterieanschlussschränke (BAE)
• Batteriegestelle
• EnerSys SBS-Batteriesysteme
• Projektdokumentation
• Inbetriebnahme vor Ort
• Kundenschulung
Die Installation der Systeme erfolgte durch den Auftraggeber, während Gertek die Inbetriebnahme sowie die technische Einweisung des Betriebspersonals vor Ort verantwortete.
Ergebnis
Mit der neuen DC-Stromversorgung wurde eine hochverfügbare Energieversorgungsplattform für den Rechenzentrumsbetrieb geschaffen. Die redundante A/B-Architektur kombiniert mit der N+1-Redundanz innerhalb jeder Anlage gewährleistet maximale Betriebssicherheit. Gleichzeitig ermöglichen die integrierten Überwachungsfunktionen eine effiziente Betriebsführung und frühzeitige Fehlererkennung. Für Gertek stellte das Projekt einen wichtigen Meilenstein dar und zeigte die Fähigkeit, auch großskalige 48-VDC-Systeme für anspruchsvolle Anwendungen in kritischen Infrastrukturen erfolgreich zu realisieren.
